河南某熱電廠26GHz高頻雷達料位計的應用現場
發布時間：2020-03-19 18:57:18

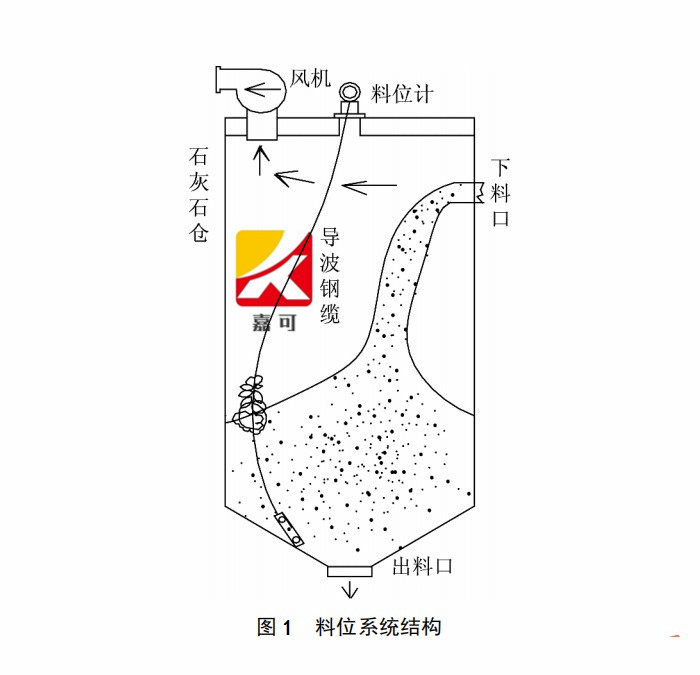

河南某熱電廠石灰石倉原料位系統結構如圖1所示，為導波雷達纜式料位計，運行一段時間后缺陷頻繁。鋼纜作為天線伸入料倉倉底，屬于接觸式測量。介質石灰石粉是強粉塵固體，纜繩吸附介質，出現不變化料位、在上下料和負壓風機運行時擺動的假料位。在實際下料過程中，由于粉塵很大，常把導波纜繩粘住，以至于傳出滿倉的虛假信號或信號不變化。
我司推薦客戶取消導波雷達纜式料位計，改造為非接觸式26GHz高頻雷達料位計，天線尺寸小，帶有旋轉萬向節，可在倉上隨意選擇安裝位置。微波天線發射開角定為 8°，可有效檢測不規則料面，躲避影響測量效果的障礙物。微波能量集中，可有效穿透粉塵。8°天線開角的正切值為0.14，在12m的測量距離微波倉底覆蓋面積為1.68m，可躲避上下料流對儀表的干擾。對于錐形平頂倉，料位計的最佳安裝位置在頂部中央，可以保證準確測量到容器底部。要回避出入料口，做好密封工作。天線伸出方倉頂部出口大于 10 mm，保證回波不遇到障礙物。針對室外安裝特點，為了防潮，擰緊電纜密封套，在電纜進線口處使電纜向下彎曲。維護方面，做好料位法蘭安裝時的良好密封，并定期檢查。加強接線檢查，做好石灰石倉防水工作，避免塊料堆積。加強人員培訓，可通過回波曲線判斷設備問題。

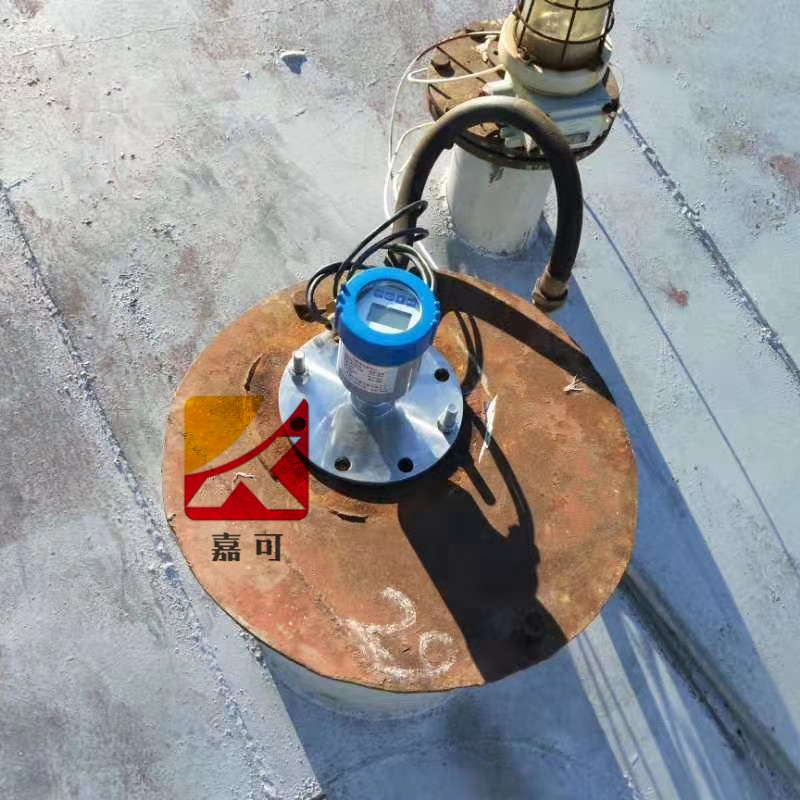

現場選取相應的非接觸式26GHz高頻雷達料位計作為脫硫生產工藝的連續檢測、高低位檢測。結果證明，改造是可行的，效果理想，降低了石灰石倉料位缺陷，且使脫硫系統穩定運行。下一步將引入一路壓縮空氣進行料位天線自動吹掃維護。
